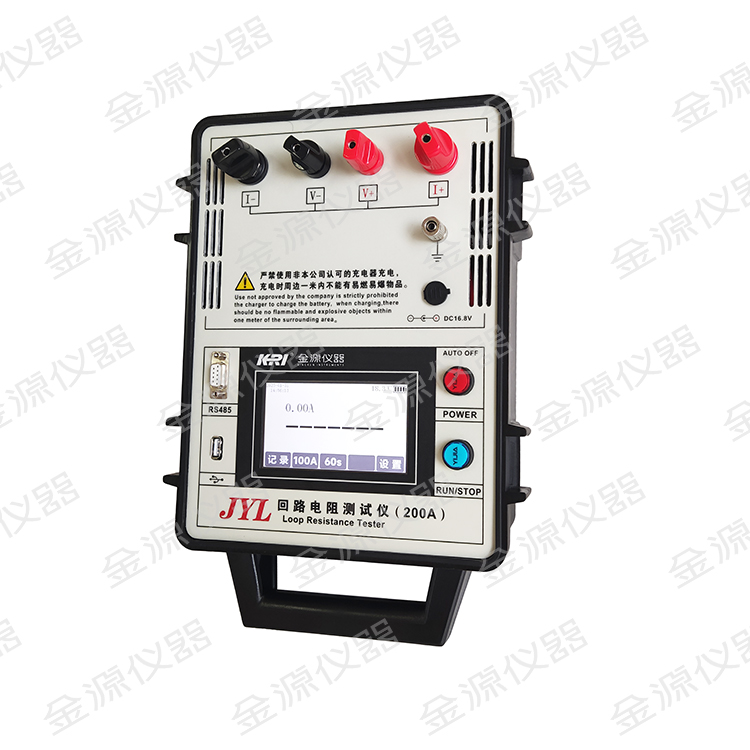

本仪器具有轻便、高效、精确、快速的特点,是发电、输电、变电、工矿企业等回路测量的理想仪器。采用 “四线”电流、电压测试方法,能满足高压开关、断路器、继电器金属触点等微小电阻的测量。
功能介绍
● 符合中华人民共和国《DL/T845.4-2004》电力标准。
● 标准RS485和蓝牙通讯实现远程数据上传功能。
● 内置动力锂电池组无需外接交流电源。
● 输出测试电源为连续恒定电流源(非脉冲式)。
● 输出测试电流200A、100A、50A可选。
● 加载200A满足60秒连续测试。
● 短路至满载输出电流变化不大于1%。
● 抗工频干扰,满足1000KV变电站使用。
● 实时监测电池电量和机内温度。
● 设有“U盘”接口,导出测试数据。
● 采用高亮度4.3寸彩色触控液晶屏
技术指标
测量范围 |
0~ 50mΩ |
最小分辨率 |
0.01μΩ |
测量准确度 |
±(读数×0.5%+0.05μΩ)(200A档) ±(读数×0.5%+0.1μΩ)(100A档) ±(读数×0.5%+0.2μΩ)(50A档) |
输出电流 |
直流恒流电源,200A、100A、50A可选 |
电流精度 |
±(电流设定值×1%) |
测量时间 |
快速、10 S、20 S、30 S、40 S、50 S、60 S可选 |
测量次数 |
>1000次(200A 快速模式) |
自动关机 |
无操作5分钟关机 |
通讯接口 |
标准RS485和蓝牙通讯 |
内置电池 |
230WHr锂电池组 |
充电时间 |
充电时间约6小时(标配2.5A充电器)。 |
使用温度 |
-20℃~40℃ |
相对湿度 |
≤80%,不结露 |
外形尺寸 |
长285mm×宽218mm×高158mm |
重量 |
约6kg(不含线缆) |
测试线 |
线径20mm²,2米+2米,一套(专用≤200A) 线径16mm²,8米+8米,一套(专用≤100A) |
